-2%
При заказе от 1000 рублей дополнительная скидка!

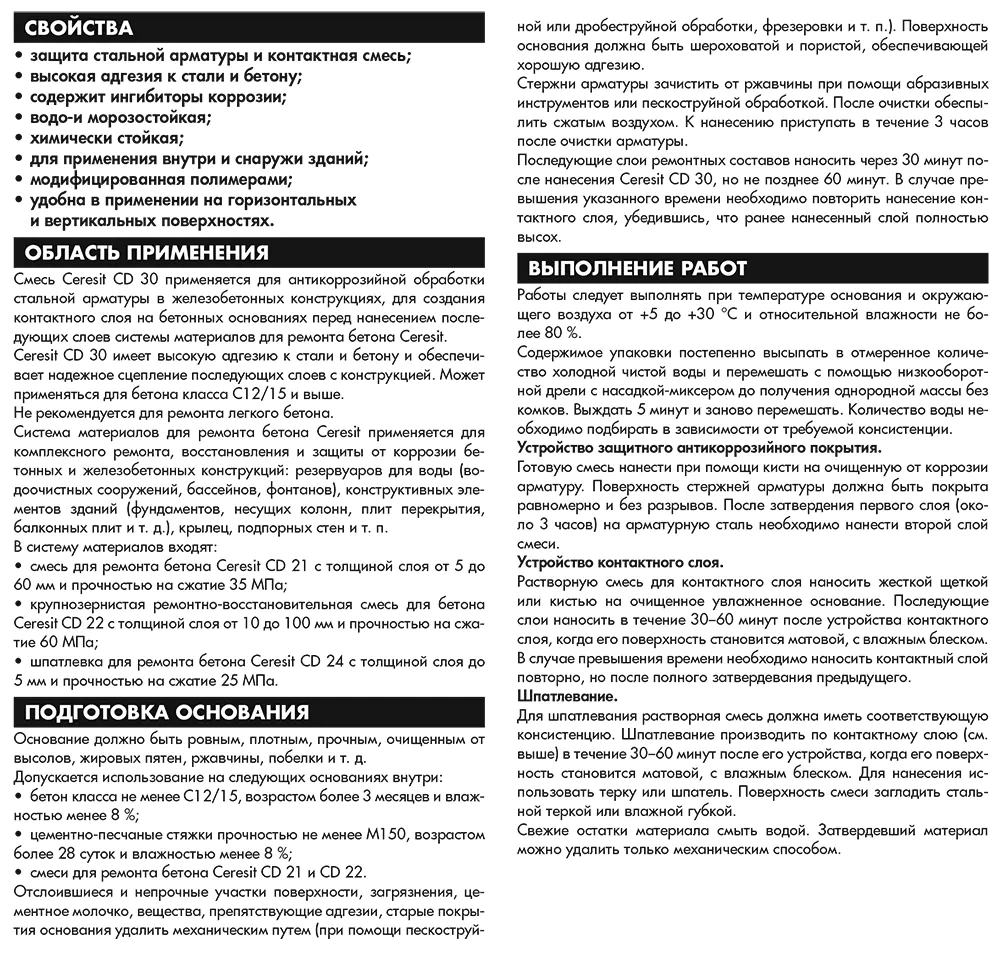

Защита стальной арматуры и контактная смесь.
Высокая адгезия к стали и бетону.
Содержит ингибиторы коррозии.
Водо-и морозостойкая.
Химически стойкая.
Для применения внутри и снаружи зданий.
Модифицированная полимерами.
Удобна в применении на горизонтальных и вертикальных поверхностях.
Для антикоррозийной обработки стальной арматуры в железобетонных конструкциях, для создания контактного слоя на бетонных основаниях перед нанесением последующих слоев системы материалов для ремонта бетона Ceresit.
Система материалов для ремонта бетона Ceresit применяется для комплексного ремонта, восстановления и защиты от коррозии бетонных и железобетонных конструкций: резервуаров для воды (водоочистных сооружений, бассейнов, фонтанов), конструктивных элементов зданий (фундаментов, несущих колонн, плит перекрытия, балконных плит и т. д.), крылец, подпорных стен и т. п.
Не рекомендуется для ремонта легкого бетона.
Основание должно быть достаточно прочным и очищенным от загрязнений (пыли, высолов, жиров, смазочных масел, битума и т.п.). Непрочные участки основания и отслоения следует удалить.
Бетон:
Бетон должен иметь прочность на сжатие не менее 15 МПа и прочность на разрыв не менее 1,0 МПа. Ослабленный слой бетона, продукты коррозии, цементное молоко, антиадгезионную смазку после снятия опалубки, старые малярные покрытия необходимо удалить. Поверхность бетона должна иметь шероховатую, открытопористую структуру. С этой целью бетон подвергают сухой пескоструйной обработке, шлифованию или фрезерованию. Перед нанесением смеси бетон следует увлажнить до насыщения, не допуская образования потеков и скоплений воды.
Арматура:
Стальная арматура должна быть очищена от бетона до участков, не содержащих следов коррозии. Затем арматуру следует очистить от ржавчины (например, стальной щеткой или сухой пескоструйной обработкой) и продуть сжатым воздухом с минимальным содержанием остаточного масла. После очистки арматура должна иметь характерный металлический блеск. При нанесении смеси арматура может быть влажной. Материал можно наносить на арматуру не позднее 3 часов после ее очистки.
Для приготовления смеси берут отмеренное количество чистой воды с температурой от +15 до +20°C. Сухую смесь постепенно добавляют в воду при перемешивании, добиваясь получения однородной массы без комков. Перемешивание производят миксером или дрелью с насадкой при скорости вращения 400-800 об/мин. Затем выдерживают технологическую паузу около 5 минут для созревания смеси и перемешивают еще раз. Смесь должна быть израсходована в течение 60 минут с момента приготовления.
Адгезионный слой:
Смесь щеткой наносят на увлажненную поверхность бетона сплошным тонким слоем. Ремонтные смеси наносят на еще влажный адгезионный слой CD 30 не позднее 30-60 минут после его нанесения. В случае большего промежутка времени адгезионный слой следует нанести повторно (первый слой к этому времени должен полностью высохнуть).
Антикоррозионное покрытие:

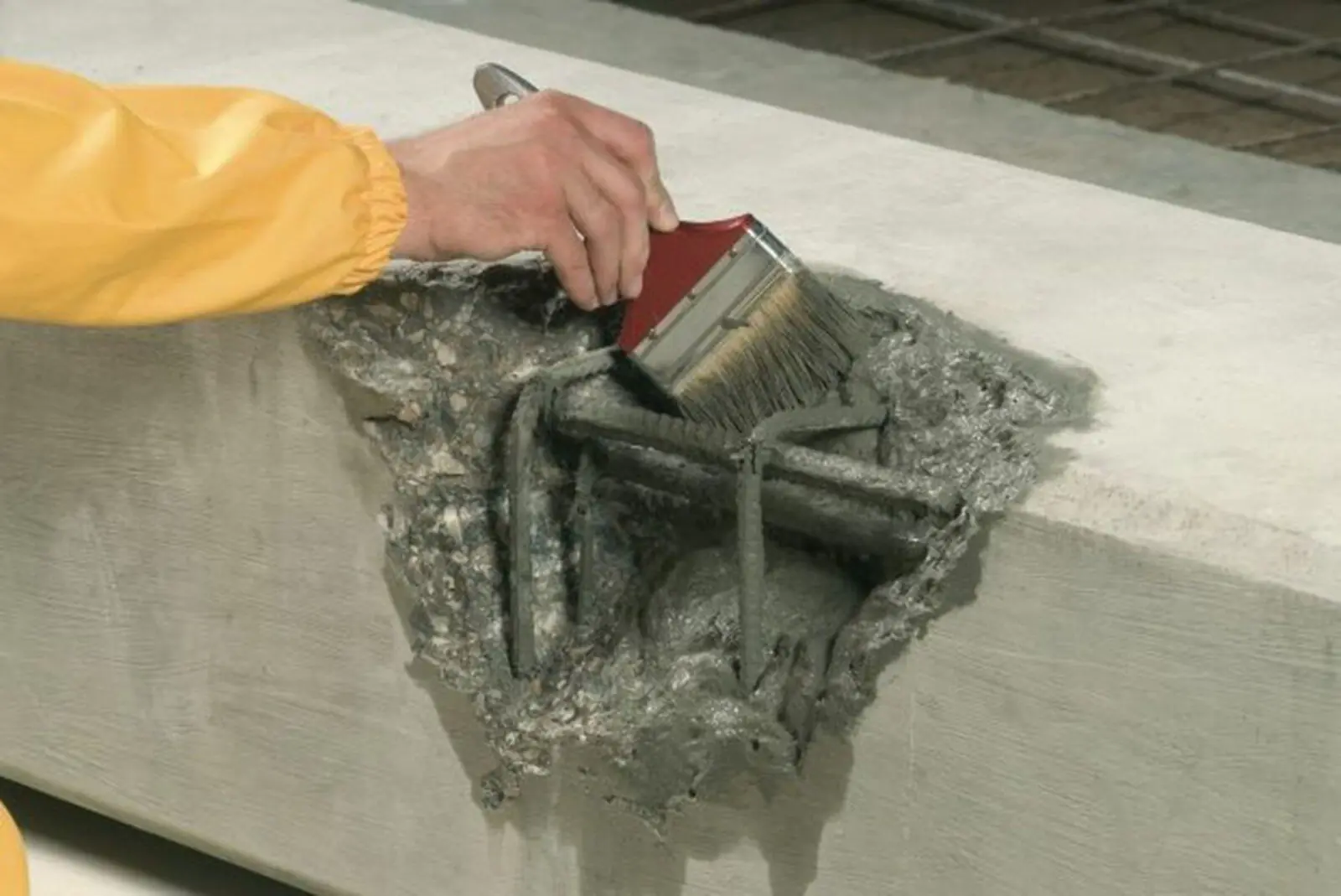

Смесь щеткой наносят на очищенную арматуру сплошным тонким слоем. Второй слой антикоррозионного покрытия наносят примерно через 3 часа после нанесения первого слоя, после его отверждения.
Свежие остатки смеси легко смываются водой, высохшие – можно удалить только механически.
