Ток 3 х 63 А
Способ монтажа: на DIN-рейку.
Количество фаз: 3 ф. (230/380 Вольт), 1 ф. (230 Вольт).
Термозащита: есть.
TrueRMS: есть.
Проф. задержка отключения: есть.
Нижний предел напряжения: 120-210 В.
Верхний предел напряжения: 220-280 В.
Номинальная мощность нагрузки: 3 x 13 900 ВА.
Время отключения нагрузки при снижении напряжения: 0,1-10,0 с (>120 В), не более 0,04 с (<120В).
Время отключения нагрузки при превышении напряжения: не более 0,04 с.
Время задержки включения нагрузки: 3-600 с.
Перекос (асимметрия) фаз: 10-80 В.
Время отключения при перекосе фаз: 0-30 с.
Напряжение питания: 3 х 100–420 В ~ 50 Гц.
Масса: 0,43 кг ±10%.
Габаритные размеры (Ш х В х Г): 106 х 85 х 66 мм.
Количество коммутаций под нагрузкой, не менее: 10 000 циклов.
Количество коммутаций без нагрузки, не менее: 500 000 циклов.
Степень защиты по ГОСТ 14254:I P20.
Мощность: больше 10 000 ВА.
Комплект поставки:реле – 1 шт, гарантийный талон, инструкция и техпаспорт – 1 шт, упаковочная коробка – 1 шт.

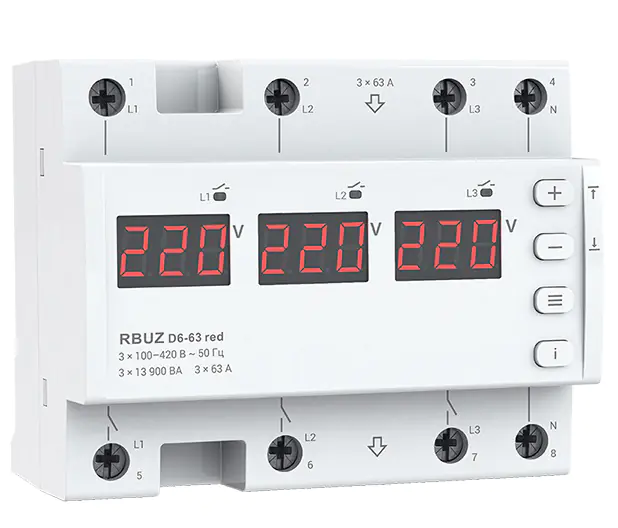

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме RBUZ D6-63 red можно использовать вместо трех однофазных реле!
В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме RBUZ D6-63 red можно использовать вместо трехфазного реле с контактором!
Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.
Финансово RBUZ D6-63 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
RBUZ D6-63 red использует метод измерения напряжения в сети – True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.
ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.
Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Реле напряжения RBUZ D6-63 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.
В RBUZ D6-63 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:
Регулируемое максимальное количество срабатываний защиты подряд.
Регулируемый гистерезис по напряжению.
Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
