Выводят слой гидроизоляции на 50 мм (минимум) на стенки трубы, срезы фиксируют к трубе клеящей лентой.

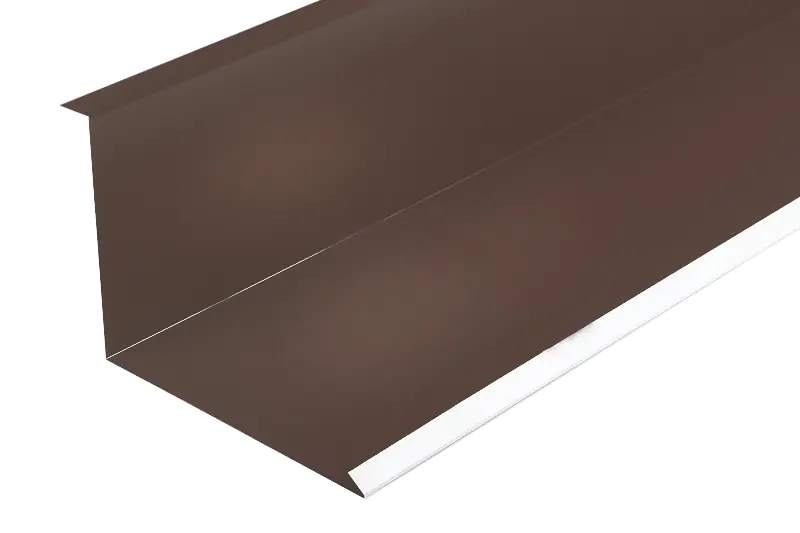

Начинают установку внутреннего «фартука» с нижней части трубы. К стенке трубы прикладывают нижнюю планку примыканий, отмечают линию ее верхней кромки.
По намеченной линии прорезают штробу глубиной около 15 мм так, чтобы она получилась чуть скошенной вверх (для создания барьера от влаги). Действуют осторожно, чтобы не зацепить швы в кирпичной кладке, в швах штробить канавки категорически запрещено!
В штробу заводят отогнутые кромки внутренних планок примыканий, герметизируют соединение теплостойким герметиком.
Под внутренний фартук снизу заводят «галстук» — своеобразное корытце из стального листа с загнутыми краями (отбортовкой). Его ведут либо до ендовы, либо до карниза. Эта деталь позволит воде, попавшей между фартуком и черепицей, стекать вниз по скату.
Планки фиксируют к обрешетке и стенке трубы саморезами.
Аналогично монтируют планки примыканий сначала к боковым стенам трубы, а затем – к верхней ее части.
Монтируют поверх внутреннего «фартука» обвода листы металлочерепицы.
Верхние планки примыканий закрепляют в том же порядке, что и нижние планки. И монтируют их аналогично, за исключением заведения верхних краев в штробы. Наружный фартук, в большей мере, является декоративным элементом, маскирующим срезы листов месталлочерепицы.
Выводят гидроизоляцию на стену на 50 мм вверх.
На стену накладывают верхнюю планку и отмечают ее верхнюю кромку. По линии прорезают штробу.
В штробу заводят верхнюю кромку планки примыкания, герметизируют штробу герметиком.
Нижнюю полку планки закрепляют к обрешетке и стенке саморезами.
Зазоры между плоскостью планки и профилем металлочерепицы заполняют уплотнителем – универсальным или саморасширяющимся.
