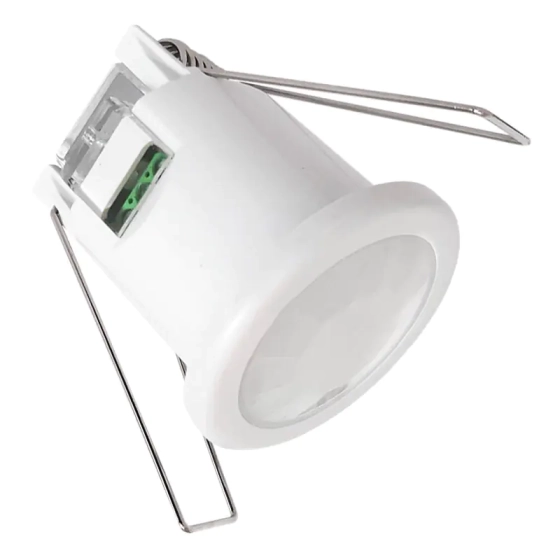

Инфракрасный датчик движения предназначен для автоматического включения и отключения нагрузки при появлении движущихся объектов в зоне обнаружения, а так же в зависимости от уровня освещенности. Служит для автоматического управления внутренним и уличным освещением, охранной сигнализацией и электроприборами. Гарантия 12 месяцев.
Датчик способен распознавать изменение освещенности (смену дня и ночи). Работа датчика основана на отслеживании уровня ИК излучения в поле зрения датчика. Сигнал на выходе монотонно зависит от уровня ИК излучения, усредненного по полю зрения датчика. В качестве коммутационного элемента служит электромеханическое реле. Применяется в однофазных цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.
Функционирование:
- Может определять день и ночь: можно регулировать рабочее состояние при различном окружающем освещении. Датчик может работать днем и ночью, когда он настроен на положение "солнце" (макс.). Он может работать при окружающем освещении менее 3 люкс, если он настроен на положение "луна" (мин). Что касается шаблона регулировки, обратитесь к шаблону тестирования.
- Время задержки выключения добавляется непрерывно: когда он получает повторные сигналы движения в пределах работы первого сигнала, он перезапускается во времени с момента.
Установка и подключение датчика движения:
- Отключите электропитание.

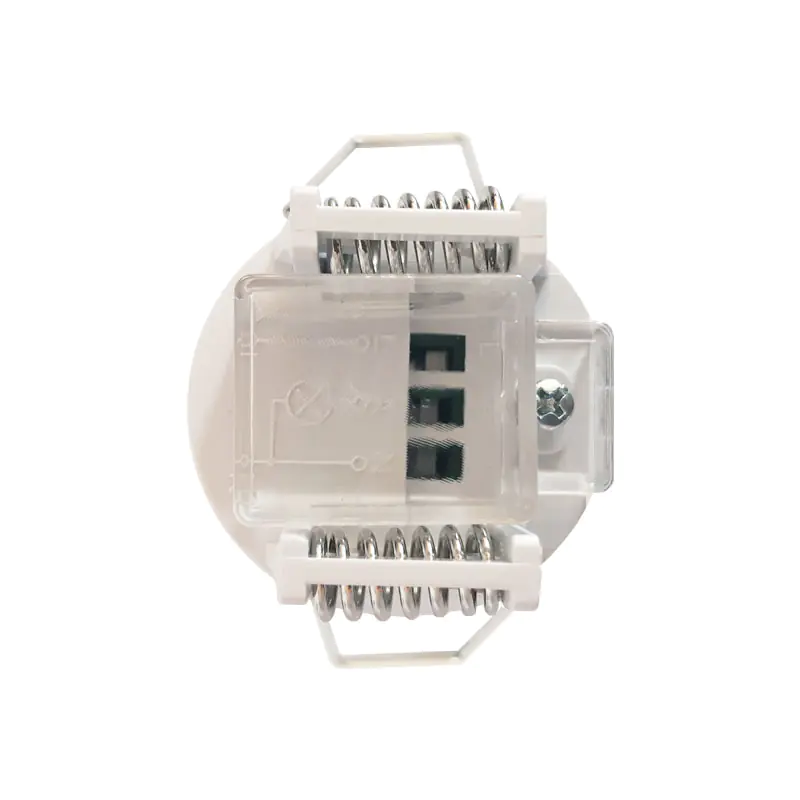

- Снимите прозрачную виниловую заглушку на нижней части устройства.
- Скрытыми винтами подсоедините провода согласно схеме подключения.
- Плотно затяните винты и поставьте на место прозрачную заглушку.

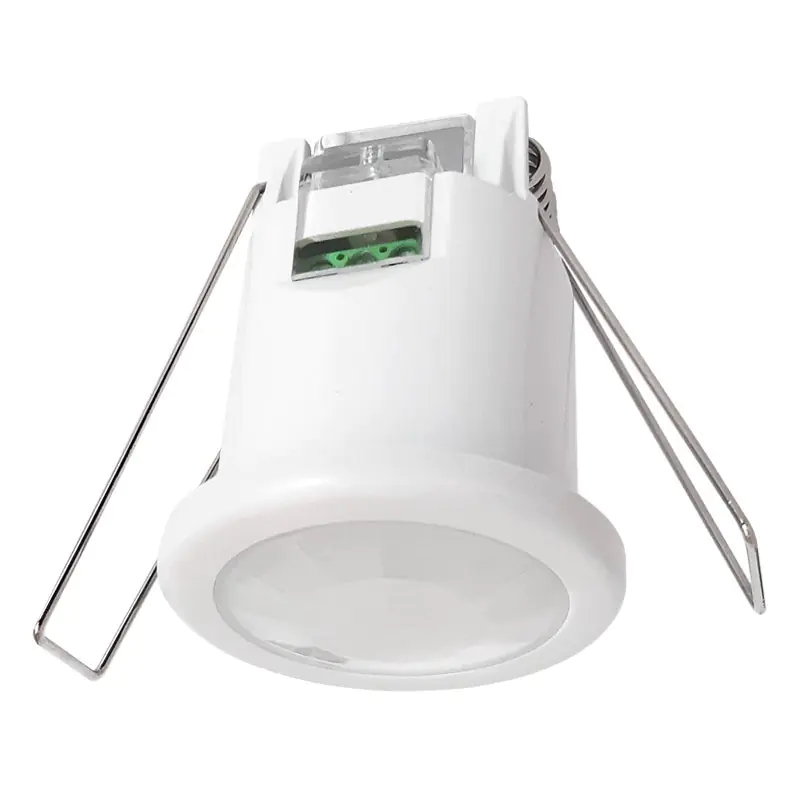

- Разогните металлические пружины по бокам устройства в вертикальное положение, вставьте прибор в отверстие на потолке. Пружины автоматически зафиксируют прибор.
- После установки прибора можно подключить напряжение и начать тестирование.
Схема установки датчика движения ДДВ-04С-КС:
